軽量型ボーリングマシン ＡＫ-01
エアーキッドの特徴

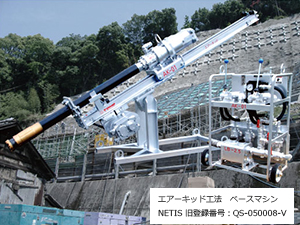

写真
  • 機械質量が230kgと小型で軽量
  • 全エア駆動方式でエアホース配管のみで施工が可能
  • 削孔水を必要とせず斜面の不安定化を防止、排水処理は不要
  • 二重管削孔方式により崩壊性地盤の保孔が確実
  • 安定な地盤内では単管削孔方式も可能
  • 作業スペースは従来型マシンの約半分


エアーキッド紹介パンフレットPDF

エアーキッドの紹介映像

福岡県新技術・新工法活用促進制度登録

  • 登録新技術の名称 --- エアーキッド工法
  • 登録情報種別 --- 基準適合情報
  • 登録ナンバー --- 1602012B
  • 福岡県県土整備部発注工事における工事費の積算等に使用

軽量型ボーリングマシン ＡＫ-01
エアーキッドの施工実績

累計施工実績　・・・　331,875.1 ｍ

平成15年7月から令和5年3月までの施工実績です。
都道府県別の施工実績については 軽量型ボーリングマシン施工実績 のページを参考ください。

軽量型ボーリングマシン ＡＫ-01

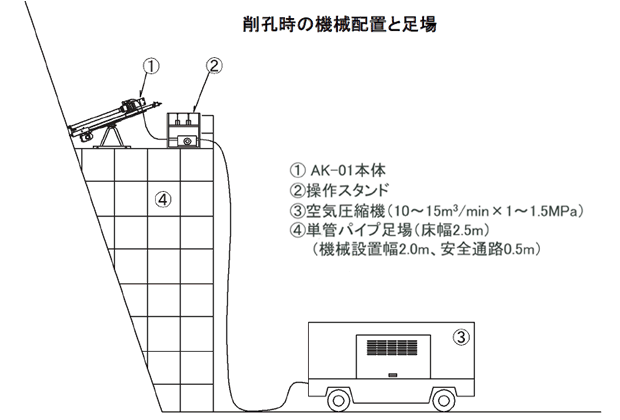

エアーキッドの機材配置

機材配置

軽量型ボーリングマシン ＡＫ-01

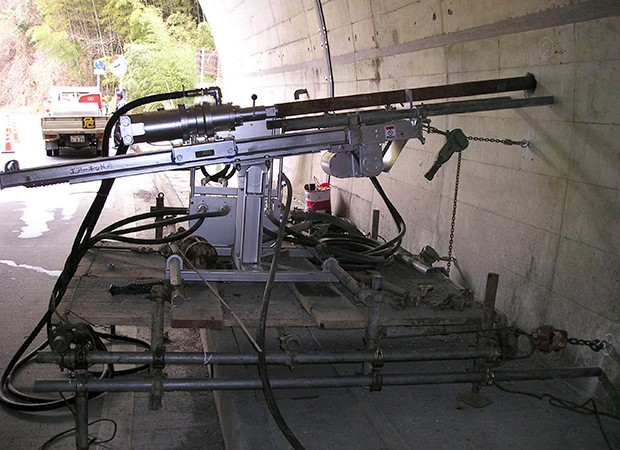

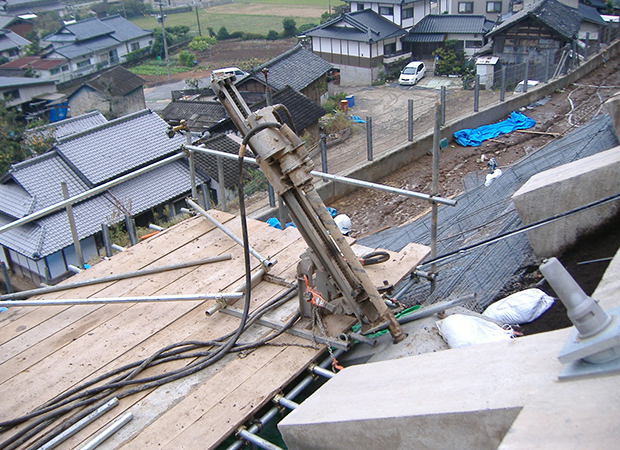

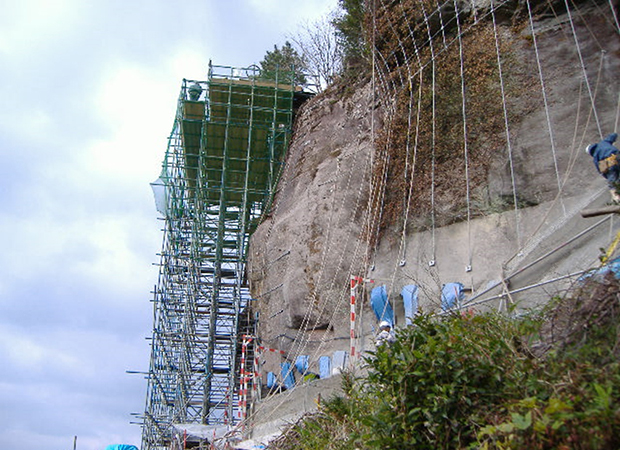

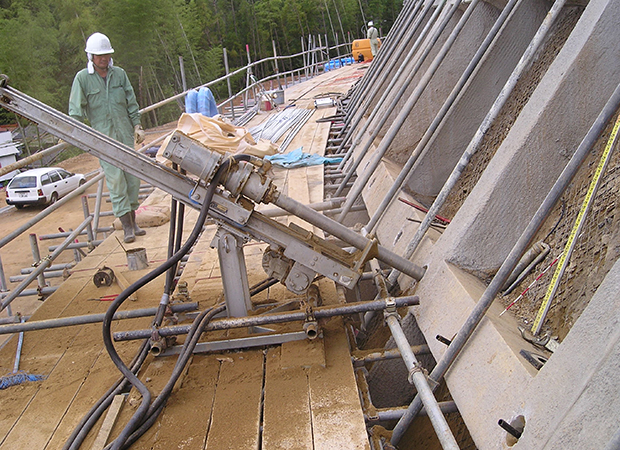

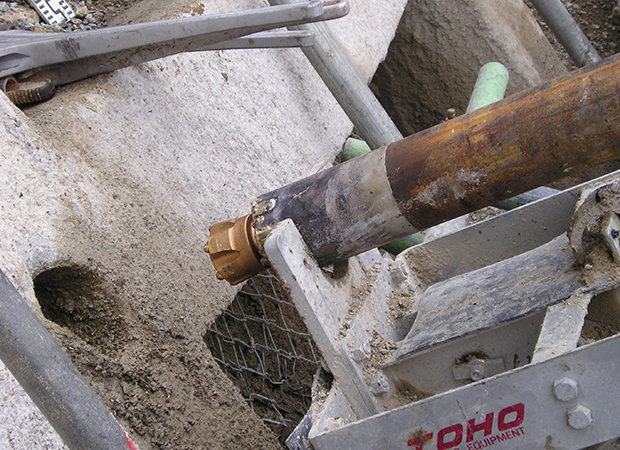

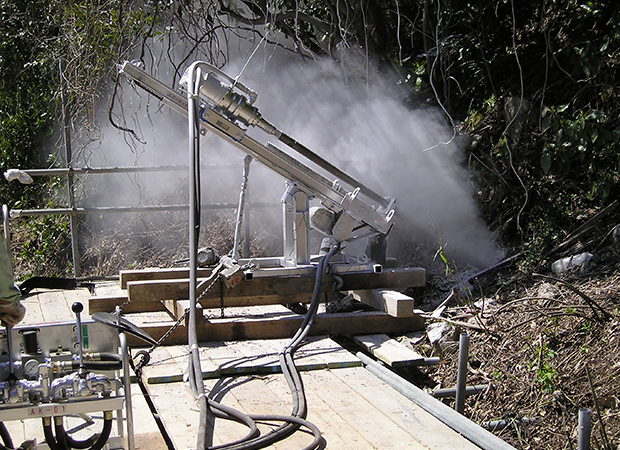

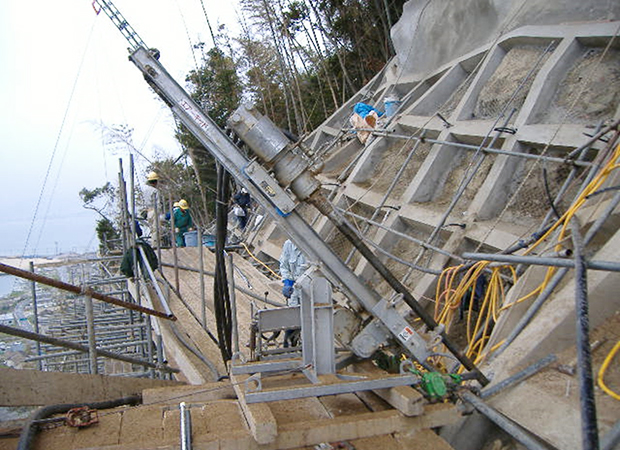

エアーキッドの施工写真

施工写真島根県
道路法面改良工事
ロックボルト工（二重管式） 施工写真福岡県
道路災害復旧工事

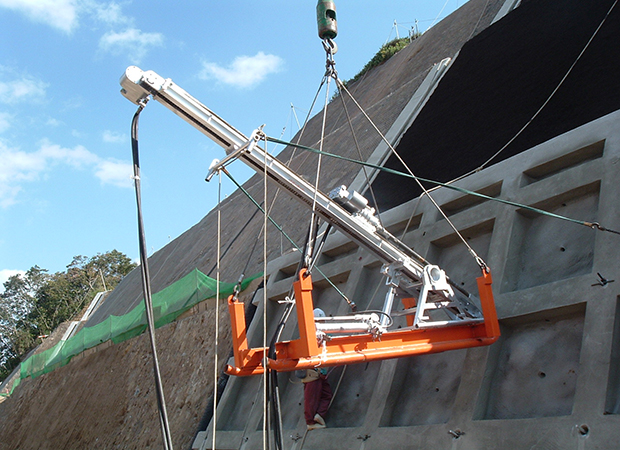

ロックボルト工（単管式） 施工写真佐賀県
道路拡幅工事(吊り下げタイプ)
ロックボルト工（単管式） 施工写真山口県
道路災害防除工事
水抜き工（単管式） 施工写真山口県
道路法面工事
ロックボルト工（二重管式） 施工写真熊本県
地すべり対策工事
ロックボルト工（二重管式） 施工写真熊本県
地すべり対策工事
ロックボルト工（二重管式） 施工写真佐賀県
ダム河川総合開発工事
鉄筋挿入工（単管式）

軽量型ボーリングマシン ＡＫ-01

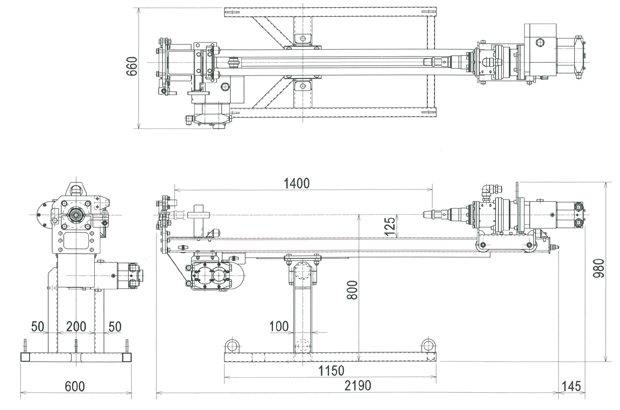

エアーキッドの総体図

総体図

軽量型ボーリングマシン ＡＫ-01
エアーキッドの仕様書

項目 仕様・形状
削孔角度 任意
削孔呼径 単管式 Φ65mm
二重管式 Φ106mm（最少内径Φ67mm）
〔内管Φ50mm、外管Φ89.1mm（ビット径Φ106mm）〕
回転数 0～30rpm
回転トルク（max) 1.23kN・m（125kgf・m）
フィード 方式 エアモータ・チェーン方式
給進力（max) 7.84kN（800kgf）
引抜力（max) 7.84kN（800kgf）
給進ストローク 1400mm
供給エア量 10～15㎥／min × 1～1.5MPa
寸法 （L）2190 × （W）660 × （H）980mm
質量 本体 230kg
最大分解重量 65kg
操作スタンド 65kg

本仕様は、予告なく変更する事があります。
