軽量型ボーリングマシン MRP-25ES-L111(B)
ロックボーイの特徴

写真
  • 小さな馬力で中型パーカッションドリル並みの打撃力
  • 軽量・小型で高所への移動が容易
  • シンプル構造でメンテナンス性アップ
  • 二重管掘削も併用できる、崩壊層でもラクラク、安心掘削
  • ロックボルト専用機


ロックボーイ紹介パンフレットPDF

軽量型ボーリングマシン MRP-25ES-L111(B)
ロックボーイの施工実績

累計施工実績 ・・・ 13,555.5 m

平成16年11月から平成26年3月までの施工実績です。
都道府県別の施工実績については 軽量型ボーリングマシン施工実績 のページを参考ください。

軽量型ボーリングマシン MRP-25ES-L111(B)

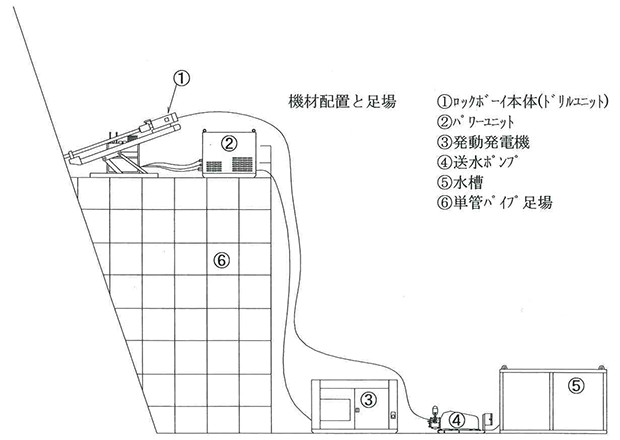

ロックボーイの機材配置

機材配置

軽量型ボーリングマシン MRP-25ES-L111(B)
ロックボーイの施工写真

軽量型ボーリングマシン MRP-25ES-L111(B)

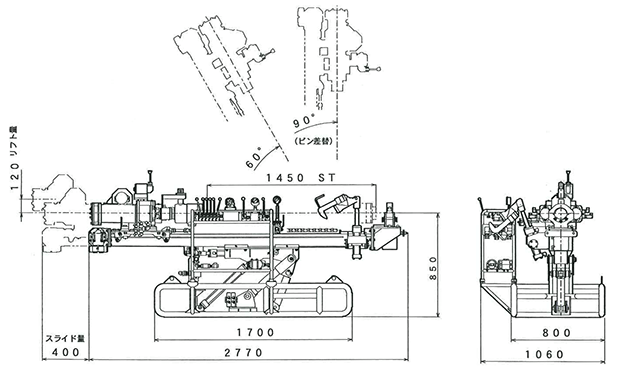

ロックボーイの総体図

総体図

軽量型ボーリングマシン MRP-25ES-L111(B)
ロックボーイの仕様書

ドリルユニット仕様

型式 MRP-25ES-L111(B)
掘削能力 適用ケーシング Φ57~Φ96 長サ1m
掘削角度 水平~下向き60° , 下向き30°~下向き90°
ドリフター 打撃力 200J{20kgm} (バックハンマ付)
打撃数 400bpm
回転数 26min-1{rpm} , 52min-1{rpm}
回転トルク 2.3kN・m{240kg/㎠} , 1.15kN・m{120kg/㎠}
フィード フィード方式 オイルモータ , チェーン方式
フィード力 0~11.8kN{0~1200kgf}
フィードストローク 1540㎜
セントラライザー 油圧クランプ,油圧ブレーカ
主要寸法 全高 1100mm(ドリリングセンタ850mm)
全幅 1060mm(ベース幅800mm)
全長 2770mm
質量 約550kg(コントロールスタンド付)

本仕様は、予告なく変更する事があります。

パワーユニット仕様

型式 PUE-25A(簡易防音型)
原動機 18.5kW-4P
オイルポンプ 第1ポンプ 吐出量:44L/min
吐出圧力:15MPa{150kgf/㎠}
第2ポンプ 吐出量:31L/min
吐出圧力:16MPa{160kgf/㎠}
作動油タンク容量 100L
オイルクーラー 空冷式(全自動温度調整機構付)
主要寸法 全高 1220mm
全幅 850mm
全長 990mm
質量 約450kg(乾燥質量)

本仕様は、予告なく変更する事があります。
